从空间叙事到可信数据
清尚设计应用GstarBIM重塑设计实践
“设计智能的底座，是可信设计数据。真正的设计智能，是先让项目判断变得可靠。” —— 清尚集团BIM实践核心理念
一、 复杂公共文化项目的核心“冲突”与特征提取
与标准化的商业住宅不同，东北地区某公共文化空间的升级改造项目是一次叠加了多重极端约束的挑战。总结其项目特征，主要面临三大核心痛点：
- 极端气候的物理约束（东北寒地）：项目地处严寒地区，保温防冻等热工指标直接决定了建筑的生命力，要求这些性能约束必须在设计极早期进行验证。
- 空间叙事的文化表达（展陈前置）：作为文化空间，展陈动线、室内材质与光环境是设计的核心，室内、展陈与灯光专业不能滞后，必须与土建同步进入统一的数据环境。
- “新旧融合”与多专业数据失真风险：项目涉及既有建筑保护与新功能植入，并且涵盖建筑、结构、机电、景观全专业。在传统非一体化软件下，频繁转换格式极易导致数据丢失，数据失真的代价极为高昂。
二、 破局路径：GstarBIM的“可信设计数据”深度应用
为了应对上述挑战，清尚团队与浩科数智达成战略合作，引入GstarBIM解决方案，彻底改变了传统“各自为战”的工作流，将核心业务流程重塑为四大“可信数据”应用场景：
1. 约束前置：将“寒地热工”写进数字底座
在传统的流程中，保温计算往往滞后于建筑造型。而在本项目中，GstarBIM使得“约束前置”成为可能：

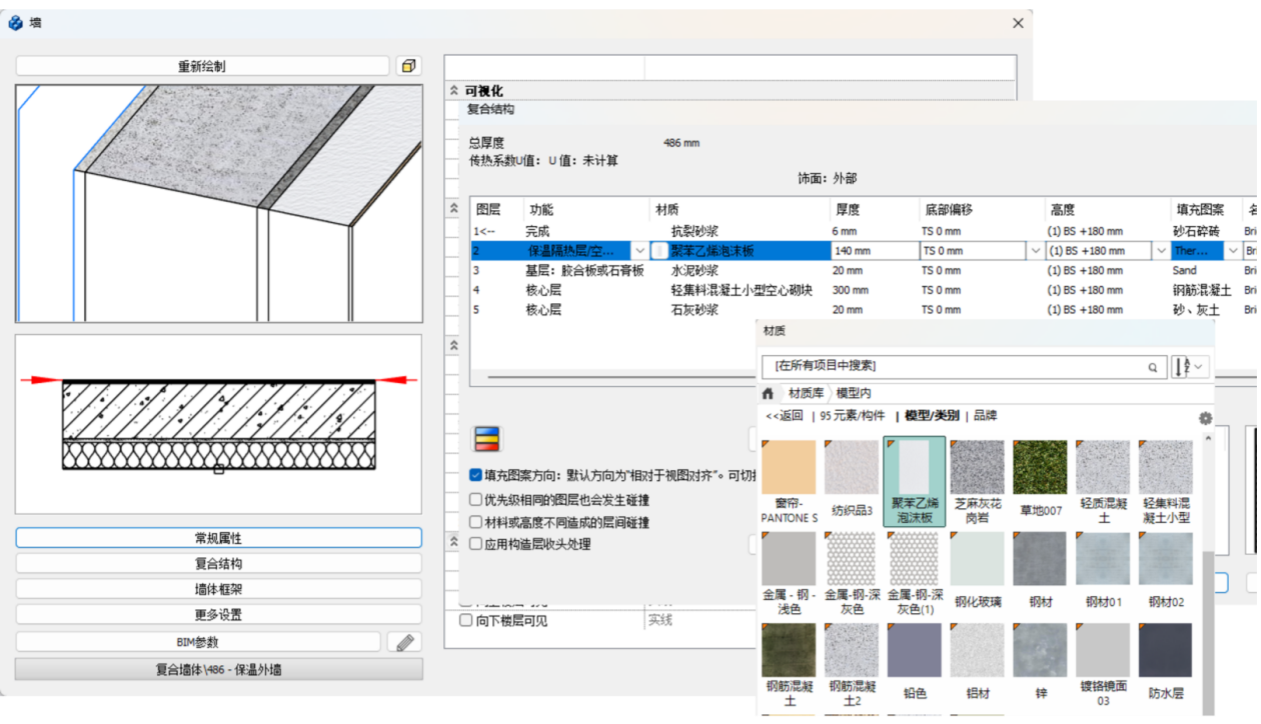

- 数据化构造：设计团队在模型中直接创建了专适配北方严寒气候的“柱隔热层”构件，并将保温构造细节一并置入。
- 非几何数据的挂载：材料的热工属性被作为非几何数据直接附加在墙体、屋面的BIM模型上，提前校核节点关系，为后续的专项热工分析和施工交底提供了100%可靠的信息起点。
2. 叙事同源：展陈、室内与建筑的一体化推演
文化项目的灵魂在于“空间叙事”，GstarBIM帮助项目团队实现了从土建到内装的无缝过渡：
- 工艺提前入模：依托参数化配置工具，定制化的服务台、展示柜、休憩座椅等道具模型被直接在统一的建筑模型中布置复用。
- 光环境与材质自动核算：支持直接引入IES光源文件进行真实的色温与光照分布模拟，同时实现复杂的地面与墙面自动排布与精准算量，让效果表达与工程造价同步推进。
3. 冲突前移：参数化机电与结构协同
GstarBIM的单一数据环境，大幅缩短发现问题的时间，真正实现了“先解决版本，再解决碰撞”：
- 结构联动响应：梁、柱、结构板实现全参数化创建，且与建筑模型实时联动。在应对书法线条流线型造型的方案比选时，大大缩短方案迭代周期。

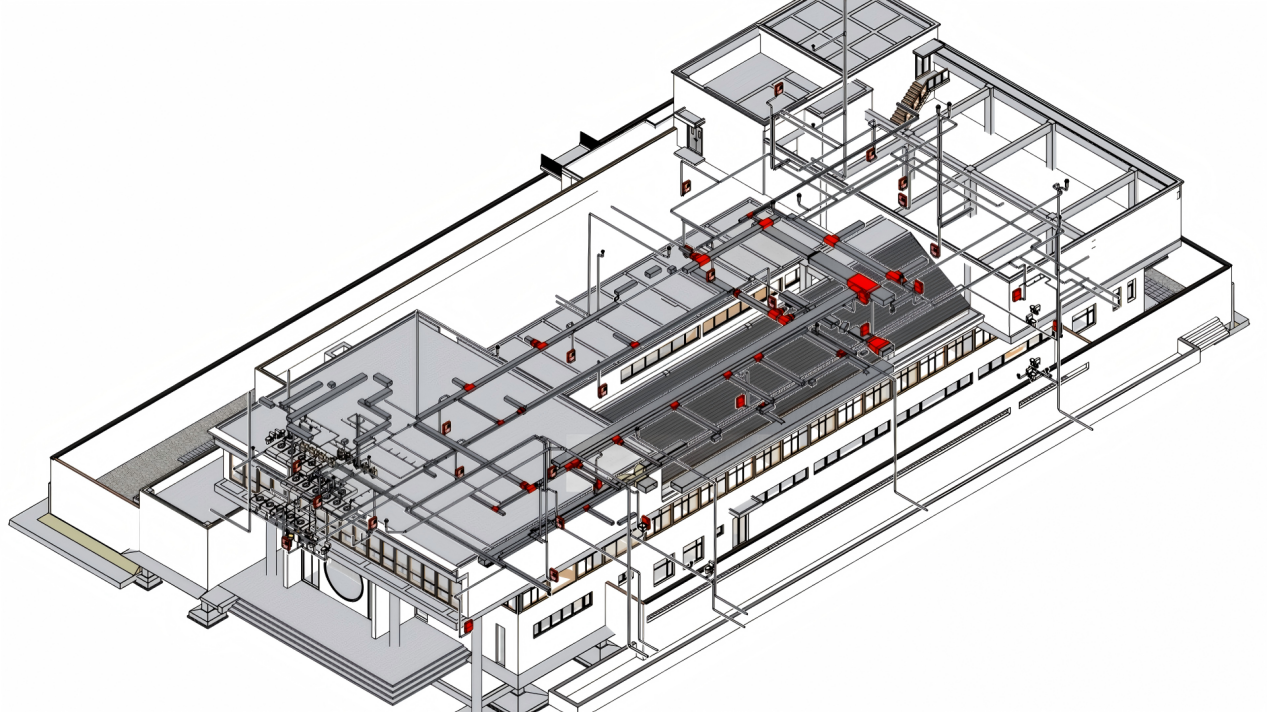

- 消灭施工隐患：冷水、热水、排水及大厅暖通排烟系统的管道实现了全参数化建模与自动连接。通过碰撞检测功能，确保结构体系与建筑空间、机电管线零冲突。消除了“边施工边整改”的顽疾。
4. 交付闭环：图模表一致与无损视觉传达
数据的价值最终体现在交付端的准确性与沟通效率上：
- 单一数据源出图：项目图纸（平、立、剖及详图）与物料明细表全部由同一个BIM模型自动生成。模型一旦修改，图纸与数据表自动同步，且自动批量尺寸标注提升出图效率。这守住了“图、模、表说同一种话”的交付底线。

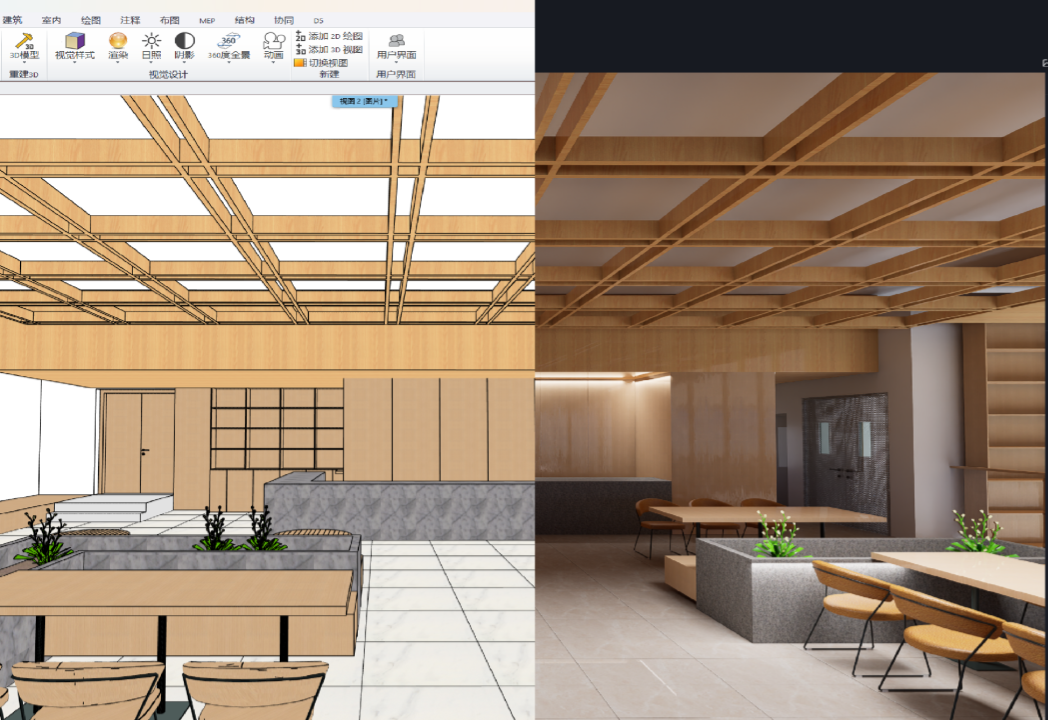

- 沉浸式项目共识：依托GstarBIM与主流渲染器的无缝联动，材质与灯光一键同步，并直接生成360°全景及VR沉浸式漫游。
三、 价值总结与数据沉淀：面向未来的开放生态
从理念规划到可信数据落地，GstarBIM在东北地区某公共文化项目中的应用成效显著，在实体建筑升级的同时，项目也沉淀了一定的数字资产。这些数字资产让生成的数据能在未来的项目运维与更新中得到延续使用，逐步探索BIM的更多可能性。
